Progettare il bordo termico: massimizzare la produttività e la durata dei nastri a rete per forni di brasatura

La brasatura in atmosfera controllata (CAB) e la giunzione termica ad alto vuoto richiedono precisione assoluta dai sistemi di trasporto dei materiali strutturali. Quando attraversa zone di preriscaldamento, fasi di attivazione del flusso, fasi di fusione della lega e celle di raffreddamento forzato, il nastro a rete metallica continua sopporta il carico combinato di elevate forze di trazione meccanica e forti gradienti termici. Comprendere i parametri tecnici che regolano l'usura del nastro a maglie ad alta temperatura, i meccanismi di deformazione e la gestione del ciclo di vita strutturale consente direttamente alle operazioni industriali ad alto rendimento di evitare interruzioni impreviste della produzione e di ridurre i costi operativi complessivi del ciclo di vita.

Fondamenti metallurgici dei materiali reticolari ad alta temperatura

La selezione della composizione fondamentale della lega determina i limiti meccanici fondamentali di un nastro a rete per forno di brasatura. Nei sistemi che operano tra 600°C e 1150°C, i tipici metalli di base subiscono rapidamente trasformazioni del reticolo cristallino atomico che diminuiscono le capacità di carico meccanico. L'ingegneria delle reti ad alta temperatura si basa interamente su superleghe specializzate di ferro-nichel-cromo o a base di nichel progettate per resistere allo scivolamento microscopico dei grani e alla deformazione fisica macroscopica.

Il cromo costituisce il fondamento della difesa dall'ossidazione. Se esposto a un ambiente contenente ossigeno o tracce di umidità a temperature elevate, il cromo migra istantaneamente verso i confini esterni del filo, formando uno strato microscopico e impermeabile di ossido di cromo (Cr₂O₃). Questa barriera di ossido isola la matrice metallica sottostante da ulteriore ossidazione chimica. Per la profilatura termica continua superiore a 950°C, il contenuto di cromo deve superare il 18% in peso per garantire che questa barriera protettiva rimanga autoriparante quando l'usura meccanica o lo stiramento strutturale creano microscopiche crepe superficiali.

Il nichel lavora in sinergia con il cromo per trasformare la struttura di base della ferrite cubica a corpo centrato (BCC) del ferro standard in una struttura di austenite cubica a facce centrate (FCC) altamente stabile. Questa matrice austenitica fornisce una resistenza molto più elevata alla deformazione plastica per lunghi periodi di esposizione. Inoltre, elevate concentrazioni di nichel proteggono la cinghia dalle reazioni distruttive di carburazione e nitrurazione causate da lubrificanti organici o da specifiche atmosfere protettive iniettate durante le fasi di brasatura del rame o dell'argento.

Meccanismi di creep e deformazione ad alta temperatura

Il creep è la deformazione plastica lenta e continua che avviene quando un nastro in rete metallica opera sotto un carico meccanico costante a temperature superiori al 40% del suo punto di fusione assoluto. Nei forni per brasatura continua, il nastro a rete è soggetto a tensione costante da parte dei rulli di trasmissione mentre trasporta densi scambiatori di calore automobilistici, custodie elettroniche o gruppi idraulici industriali. Nel corso di migliaia di ore di funzionamento, questo stress provoca l’apertura di vuoti strutturali lungo i confini interni del grano.

La progressione del creep si muove attraverso tre fasi distinte: deformazione primaria, secondaria e terziaria. Durante la fase primaria, il metallo subisce un iniziale incrudimento. La fase secondaria rappresenta uno stato stazionario lungo e lineare in cui la velocità di deformazione rimane costante. È all'interno di questa finestra secondaria che gli ingegneri devono gestire la durata utile del nastro. Una volta iniziato lo scorrimento terziario, le microfessure si fondono in fratture macroscopiche catastrofiche lungo la struttura del filo, provocando lo scatto inaspettato della cinghia sotto tensione operativa nominale.

Configurazioni d'armatura e regole di selezione geometrica

La disposizione geometrica dei fili intrecciati gioca un ruolo uguale, insieme alla chimica dei materiali, nel determinare le capacità fisiche del nastro a rete del forno di brasatura. Le armature standard non sono in grado di sopportare le sollecitazioni direzionali delle operazioni di brasatura con carichi pesanti. Le operazioni industriali devono abbinare la geometria della trama alle precise esigenze termiche e strutturali dei componenti del prodotto.

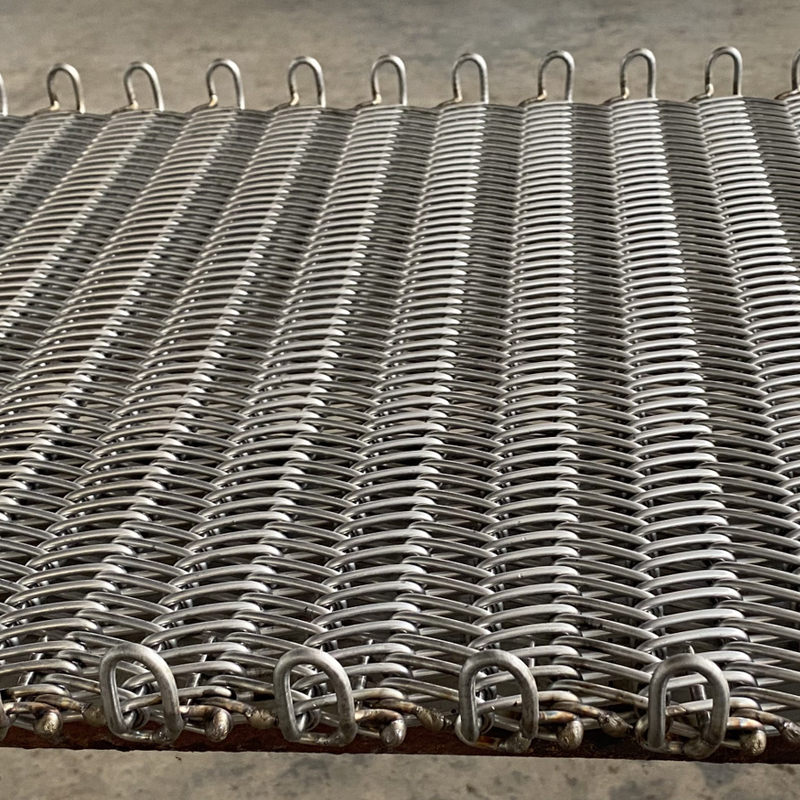

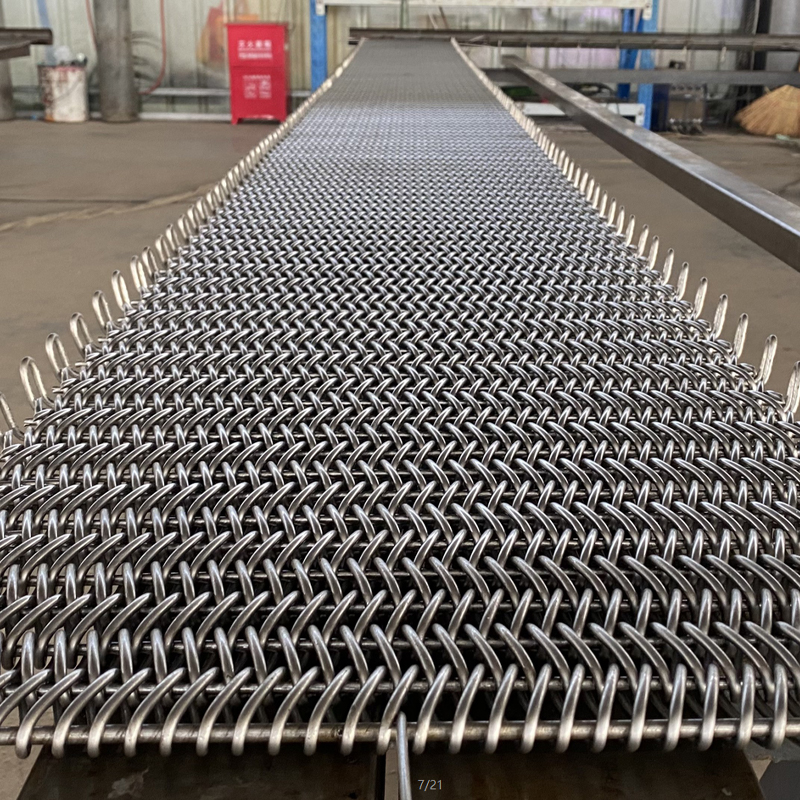

La configurazione più ampiamente implementata per le linee di brasatura ad alto rendimento è il design a trama bilanciata. Una trama equilibrata consiste nell'alternanza di spirali sinistre e destre unite da bielle diritte o ondulate. Questa geometria alternata neutralizza completamente la tendenza naturale di un nastro a spirale unidirezionale a spostarsi lateralmente contro le pareti del forno. Controbilanciando internamente le forze della coppia rotazionale, la cinghia viaggia perfettamente diritta in condizioni di tensione variabili.

Le trame bilanciate composte aggiungono più spirali compresse e aste trasversali in un assemblaggio denso e annidato. Ciò produce una superficie piana e chiusa che fornisce un supporto denso per piccole parti offrendo allo stesso tempo una massa termica spessa. Sebbene le trame composte impediscano a piccoli componenti o preforme di brasatura di inclinarsi o cadere attraverso le aperture della rete, richiedono molta più energia per riscaldarsi e raffreddarsi, alterando i requisiti del profilo termico dell'intero sistema del forno.

• Tessuto bilanciato standard: Spirali direzionali alternate collegate da aste crimpate. Fornisce un'eccellente circolazione del gas, una rapida equalizzazione termica e un tracciamento affidabile per linee di trattamento termico generiche.
• Tessuto a doppio bilanciamento: Presenta coppie di spirali interconnesse per aumentare la resistenza alla trazione e le capacità di carico senza richiedere calibri di filo più spessi che riducono la flessibilità della cinghia.
• Tessuto bilanciato composto (tessuto a corda): Configurazione estremamente stretta e densa con fili annidati. Ideale per piccoli componenti medici o pin elettronici, ma possiede una maggiore inerzia termica.
• Tessuto rinforzato con asta: Nelle intersezioni delle spirali vengono inserite barre di rinforzo diritte per aumentare la resistenza allo stiramento ad alta temperatura, consentendo carichi di peso più elevati per metro quadrato.

Interazioni atmosferiche e patologie da degrado chimico

I nastri in rete per forni di brasatura non funzionano in vuoti isolati; interagiscono continuamente con precisi ambienti di lavorazione gassosa. La brasatura in atmosfera controllata si basa spesso su azoto, ammoniaca crackizzata (miscele idrogeno-azoto), gas esotermico o idrogeno ad elevata purezza per rimuovere gli ossidi superficiali dalle parti da unire. Queste composizioni chimiche gassose possono innescare meccanismi di deterioramento aggressivi se non vengono attentamente monitorate.

Il marciume verde è una condizione distruttiva che colpisce le leghe ad alto contenuto di nichel-cromo quando operano in atmosfere riducenti e a basso contenuto di ossigeno contenenti carbonio o azoto. Se accanto al carbonio sono presenti tracce di ossigeno, il cromo reagisce internamente per formare carburi di cromo lungo i bordi dei grani invece di formare un utile strato protettivo di ossido superficiale. Ciò lascia dietro di sé una matrice di nichel con sfumature verdi, impoverita di cromo, priva di resistenza meccanica. La rete metallica diventa estremamente fragile e può sgretolarsi sotto carichi meccanici leggeri.

La carburazione rappresenta un vettore di degrado alternativo. Nelle linee di brasatura del rame in cui le parti possono contenere tracce di oli di stampaggio, il calore dell'alto forno rompe questi idrocarburi, liberando atomi di carbonio liberi. Questi atomi si diffondono direttamente nel nastro di rete metallica calda, legandosi con gli elementi di lega interni per formare carburi duri e fragili. Questa rete di carburo riduce la duttilità del filo, rendendolo suscettibile a improvvise rotture per fatica quando si attraversano le regioni più fredde della linea di lavorazione.

Fatica termica derivante da processi ciclici di riscaldamento e raffreddamento

Mentre i forni continui si sforzano di mantenere temperature costanti, il nastro a rete stesso subisce un carico termico ciclico aggressivo. Quando un segmento specifico del nastro esce dalla zona di brasatura a 1050°C ed entra nelle sezioni di raffreddamento forzato o con camicia d'acqua, subisce gravi cali di temperatura localizzati. Questa espansione e contrazione ciclica genera stress termici interni che possono superare la resistenza allo snervamento del materiale.

Il meccanismo principale della fatica termica coinvolge microdeformazioni localizzate. La superficie esterna di un filo si raffredda e si contrae molto più velocemente del suo nucleo interno. Ciò crea forti forze di tensione sulla pelle esterna del filo, mentre il nucleo interno subisce forze di compressione. Nel corso di centinaia di viaggi di andata e ritorno attraverso il circuito del forno, queste sollecitazioni cicliche opposte innescano crepe microscopiche che iniziano sulla superficie e migrano verso l'interno finché il filo non si rompe completamente.

Per ridurre i danni da fatica termica, i progetti dei trasportatori del forno devono evitare transizioni di raffreddamento brusche e non schermate. Incorporando zone di transizione isolate tra la camera di riscaldamento principale e i getti di raffreddamento rapido si riduce il tasso di shock termico. La scelta di leghe con bassi coefficienti di dilatazione termica ed elevata conduttività termica aiuta a equalizzare rapidamente le temperature interne del filo, smorzando in modo sicuro le forze di microdeformazione interne.

Ingegneria di azionamento e ottimizzazione della tensione meccanica

Anche la cinghia a rete in superlega di altissima qualità si guasta prematuramente se il sistema di trasmissione meccanica non è progettato correttamente o non è allineato. L'obiettivo principale dell'ingegneria della trasmissione è mantenere la tensione operativa più bassa possibile necessaria per spostare agevolmente il nastro e il suo carico utile. Una tensione eccessiva accelera direttamente le velocità di scorrimento, accorciando rapidamente la durata operativa dell'assieme.

I sistemi di trasmissione a frizione utilizzano grandi tamburi in acciaio rivestiti in gomma o lavorati con precisione per spostare il nastro tramite l'attrito superficiale. Queste configurazioni richiedono un equilibrio preciso tra la tensione del contrappeso sul lato allentato e la forza di trazione sul lato trasmissione. Se il contrappeso è troppo leggero, il tamburo motore scivola, provocando un intenso riscaldamento per attrito e un'usura abrasiva localizzata sulla rete. Se il contrappeso è troppo pesante, la tensione della base aumenta lungo l'intero circuito del forno, spingendo il nastro in rete metallica più vicino al limite di scorrimento terziario.

I sistemi di trasmissione positiva utilizzano pignoni specializzati che si innestano direttamente con i bordi rinforzati della catena fissati ai lati del nastro a rete. Questo design elimina completamente lo slittamento per attrito e consente ampie configurazioni di nastri con carichi pesanti. Tuttavia, se i binari della catena sui lati sinistro e destro diventano leggermente disallineati a causa dell'espansione termica non uniforme all'interno del forno, le aste trasversali si torceranno e si distorceranno, causando gravi inceppamenti meccanici e lacerazioni strutturali lungo i bordi del nastro.

Protocolli pratici di estensione della vita e manutenzione predittiva

Estendere la durata operativa del nastro in rete di un forno di brasatura richiede una strategia di manutenzione strutturata e a più livelli che sostituisca la gestione reattiva delle crisi con procedure proattive basate sui dati. Poiché i danni ai cavi dovuti alle alte temperature si accumulano continuamente, il monitoraggio regolare e le ispezioni fisiche sono fondamentali per garantire la disponibilità continua della produzione.

Una pratica di manutenzione fondamentale prevede il monitoraggio dell'allungamento cumulativo del nastro nel tempo. I tecnici dovrebbero stabilire punti di misurazione di base fissi all'esterno del forno e registrare l'allungamento totale durante gli arresti settimanali. Una cinghia sana presenta una velocità di allungamento lineare e prevedibile durante la fase di scorrimento secondario. Un forte e improvviso aumento dell'allungamento indica che il materiale è entrato nella fase di scorrimento terziario, segnalando che è necessario programmare immediatamente una sostituzione del nastro per evitare un guasto catastrofico durante il funzionamento.

La giunzione e la riparazione di sezioni danneggiate rappresentano un metodo efficace per massimizzare in sicurezza l'utilizzo totale del ciclo di vita del nastro. Quando una zona localizzata della cinghia subisce danni a causa della caduta accidentale di un componente o dell'impatto di una fiamma localizzata, eliminando le spirali distorte e intrecciando una nuova sezione di filo corrispondente si ripristina l'integrità strutturale. È fondamentale che il filo di riparazione condivida esattamente il lotto metallurgico e il diametro del filo della cinghia originale. La miscelazione di diversi gradi di lega o dimensioni di filo introduce punti di dilatazione termica non uniformi, che possono rapidamente innescare gravi problemi di tracciamento e rotture accelerate sotto carico.

Riferimenti

Comitato Internazionale per il Manuale ASM. (2020). Manuale ASM, Volume 1: Proprietà e selezione: ferri, acciai e leghe ad alte prestazioni . ASM Internazionale.
Reed, RC (2008). Le Superleghe: Fondamenti e Applicazioni . Stampa dell'Università di Cambridge.
Lai, GY (2007). Corrosione ad alta temperatura e applicazioni sui materiali . ASM Internazionale.
Schmid, S. R. e Kalpakjian, S. (2018). Ingegneria e tecnologia della produzione (ottava edizione) . Pearson.
