I nastri a rete per forni di brasatura sono componenti di trasporto progettat...
Il nastro a rete del forno per brasatura dell'alluminio è un componente ...
Il nastro a rete del forno per brasatura dell'alluminio svolge un ruolo ...
Il nastro a rete del forno per brasatura dell'alluminio del serbatoio de...

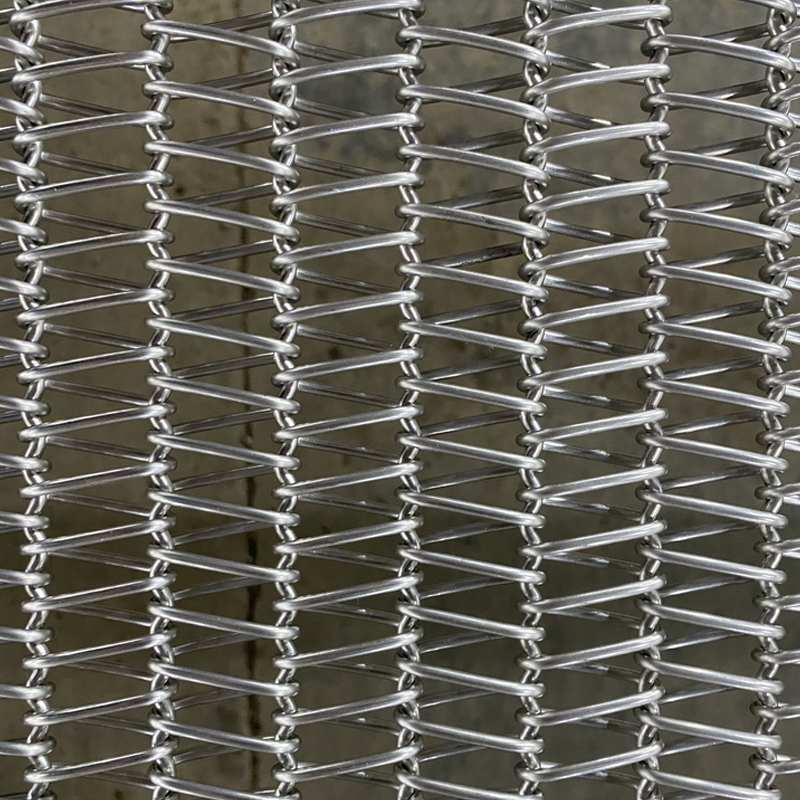

Il nastro a rete del forno per brasatura dell'alluminio dell'evapor...
I nastri dei forni per brasatura in alluminio vengono utilizzati principalmente per la brasatura continua di componenti quali piastre di raffreddamento delle batterie dei veicoli a nuova energia, serbatoi dei radiatori in alluminio, radiatori dell'olio, intercooler, riscaldatori, condensatori a tubi e cinghie, evaporatori, condensatori a flusso parallelo, evaporatori sovrapposti e raffreddatori d'aria delle centrali elettriche. Operando in atmosfera di azoto, queste cinghie prevengono l'ossidazione durante il riscaldamento e il raffreddamento dei componenti in alluminio, garantendo una finitura superficiale liscia e saldature resistenti, soddisfacendo così gli elevati requisiti di qualità dei moderni settori automobilistico, energetico e della refrigerazione.
I nastri per forni per brasatura dell'alluminio sono generalmente realizzati in acciaio inossidabile o leghe resistenti alle alte temperature e alla corrosione e possono essere progettati in varie configurazioni, inclusi nastri bilanciati, a spina di pesce e a catena e rete, a seconda dei requisiti di produzione. Questi design garantiscono un trasporto stabile del pezzo all'interno del forno garantendo al contempo un riscaldamento uniforme in ambienti ad alta temperatura, riducendo al minimo la deformazione e i difetti di saldatura causati dalle differenze di temperatura. Per le parti in alluminio multicanale a parete sottile, come le piastre raffreddate ad acqua per le batterie dei veicoli a nuova energia e i condensatori a flusso parallelo, la planarità della cinghia a rete e il controllo della tensione sono particolarmente importanti per garantire una saldatura coerente e precisa durante il processo di saldatura.
Nelle applicazioni pratiche, il nastro a rete in un forno per la brasatura dell'alluminio è più di un semplice trasportatore; svolge un ruolo cruciale nel funzionamento stabile dell'intero processo. La velocità, la tensione e la selezione del materiale all'interno del forno influiscono direttamente sulla qualità della saldatura e sull'efficienza della produzione. Il processo di brasatura dell'alluminio spesso richiede riscaldamento, mantenimento e raffreddamento entro un intervallo di temperature ristretto. Pertanto, il nastro a rete deve possedere un'eccellente conduttività termica e durata per garantire risultati di brasatura affidabili durante la produzione continua.
As China Nastro in rete per forno di brasatura in alluminio Manufacturers and Nastro in rete per forno di brasatura in alluminio Suppliers,
Yangzhou Yafei Machinery Manufacturing Co., Ltd. è un'impresa scientifica e tecnologica privata nella provincia di Jiangsu, precedentemente nota come fabbrica di cinture in rete metallica Yangzhou Yafei, situata nel parco industriale di Yiling, nella parte orientale di Yangzhou, con attività di ricerca e sviluppo, produzione e lavorazione, edifici per uffici, ecc. Con ricerca e sviluppo indipendenti di progetti scientifici e tecnologici e capacità di elaborazione e produzione di apparecchiature.
Attualmente, l'azienda è impegnata principalmente in: nastro in rete di acciaio inossidabile, nastro in rete di trasporto, nastro in rete metallica, nastro trasportatore in acciaio inossidabile e relativa ricerca e sviluppo, applicazione e promozione della tecnologia.
I nastri in rete metallica sono stati utilizzati nell'industria della birra e delle bevande, alimentare, del legno, del vetro, chimica, farmaceutica, della pulizia e della spruzzatura, della metallurgia delle polveri, delle nuove energie, del trattamento termico, dei forni industriali, dei macchinari di trasporto generali e di altri settori.
I macchinari di trasporto comprendono: nastro trasportatore a rete, paranco, nastro trasportatore a catena a sommità piatta, trasportatore a rulli, trasportatore a catena, ecc. Ampiamente utilizzato nell'ingegneria degli elettrodomestici, nell'ingegneria automobilistica, nell'industria delle bevande lattiero-casearie, nella produzione di birra e nel trattamento delle acque e in altri campi.
Un nastro in rete metallica si guasta più spesso a causa di una mancata corrispondenza con il processo che per la normale usura. In un forno continuo, il nastro deve sopravvivere alla curva di temperatura, sostenere le parti e mantenere la sua geometria per centinaia di ore di funzionamento. Se il nastro è troppo...
READ MORENastro trasportatore in rete metallica e nastro trasportatore in rete metallica: un quadro di selezione tecnica La distinzione tra un nastro trasportatore a rete metallica e un nastro trasportatore a rete metallica non è meramente semantica: determina l'efficienza operativa, la confor...
READ MORENei trattamenti termici industriali continui, come la cementazione, la nitrurazione, la sinterizzazione e la brasatura ad alta temperatura, il sistema di trasporto funziona sotto incessante stress termico e meccanico. Gli impianti di lavorazione metallurgica e i produttori di componenti automobilistici ad alt...
READ MORELa durata della vita di un Nastro in rete per forno per brasatura dell'alluminio nell'industria in genere non ha un unico valore fisso. Si tratta di un risultato completo determinato da una combinazione di fattori, tra cui proprietà dei materiali, ambiente di processo e capacità di progettazione del sistema. Su una linea di produzione di brasatura dell'alluminio CAB (Controlled Atmosphere Brazing), il nastro a rete opera continuamente in un intervallo di temperatura media di circa 580–620°C, sopportando contemporaneamente i complessi effetti di un'atmosfera protettiva di azoto, un ambiente di controllo dell'ossigeno in tracce e la volatilizzazione del flusso fluorurato. Pertanto, il suo meccanismo di cedimento non è semplicemente lo scorrimento viscoso ad alta temperatura, ma piuttosto il risultato dell’accoppiamento di corrosione chimica, fatica termica e usura meccanica.
In condizioni industriali tipiche, la durata dei nastri in rete metallica brasata in alluminio realizzati in acciaio inossidabile 314 è tipicamente:
Tuttavia, è importante sottolineare che nel settore della brasatura dell’alluminio, la differenza significativa nella durata di vita deriva in gran parte dalla capacità di progettazione e capacità di adattamento del sistema del produttore di nastri in rete metallica , non solo il materiale stesso.
Yangzhou Yafei Machinery Manufacturing Co., Ltd., un'impresa privata high-tech nella provincia di Jiangsu, precedentemente nota come Yangzhou Yafei Machinery Metal Wire Mesh Belt Factory, possiede capacità di ricerca e sviluppo indipendenti e un sistema di produzione, con capacità di ricerca e sviluppo, elaborazione della produzione e produzione di attrezzature complete. Il valore fondamentale di queste aziende non risiede semplicemente nella fornitura di "prodotti con nastri a maglia singola", ma nella loro trasmettere capacità ingegneristiche a livello di sistema .
Ciò è fondamentale per quanto riguarda la durata dei nastri in rete di alluminio brasato, poiché la durata dipende non solo dai materiali ma anche dalla progettazione del sistema. Ad esempio:
Capacità di progettazione della tensione a livello di sistema: i nastri in rete di alluminio brasato sono soggetti a espansione termica e scorrimento ad alte temperature. Un sistema di tensione progettato in modo improprio può causare sovraccarico o allentamento localizzato, accelerando la rottura o il disallineamento del filo. Le aziende con capacità di ricerca e sviluppo di apparecchiature di trasporto possono coprogettare nastri a rete con trasportatori a rete, trasportatori a rulli, trasportatori a catena, ecc. Ciò si traduce in una distribuzione della tensione più uniforme, prolungando significativamente la durata della vita.
Compatibilità con le applicazioni industriali: i prodotti dell'azienda sono ampiamente utilizzati in vari settori, tra cui birra e bevande, alimentare, industria del legno, vetro, industria chimica, farmacia, pulizia e spruzzatura, metallurgia delle polveri, nuova energia, trattamento termico e forni industriali. Questi settori hanno ambienti corrosivi e condizioni di carico per i nastri a rete molto diversi.
Nel campo della brasatura dell'alluminio (soprattutto nell'ingegneria automobilistica e degli elettrodomestici), i nastri a rete non svolgono solo una funzione di trasporto, ma influiscono direttamente anche sulla coerenza della qualità del prodotto. Pertanto, le aziende manifatturiere con esperienza applicativa intersettoriale sono maggiormente in grado di anticipare quanto segue durante la fase di progettazione:
Questi fattori influiscono direttamente sulla durata effettiva della cinghia a rete.
Impatto dell'integrazione del sistema sulla durata della vita
Uno dei motivi principali per cui la durata dei nastri in rete dei forni per brasatura dell'alluminio viene spesso sottovalutata è il "disadattamento del sistema". Ad esempio:
Questi problemi portano ad una concentrazione localizzata delle sollecitazioni nella cinghia a rete, piuttosto che ad una fatica uniforme.
Le aziende con capacità complessive di progettazione di trasportatori (come quelle che producono simultaneamente sistemi di sollevamento, nastro trasportatore e nastro trasportatore a catena a sommità piatta) in genere considerano l'equilibrio dinamico dell'intera linea di trasporto durante la progettazione, riducendo così i picchi di sollecitazione localizzati nel nastro a rete, che incide direttamente sul miglioramento della durata. ---
Riepilogo di ingegneria
Dal punto di vista dell’ingegneria industriale, la durata dei nastri in rete per brasatura in alluminio può essere riassunta in una frase:
Durata della cinghia a rete = Resistenza alla corrosione del materiale × Resistenza alla fatica termica × Capacità di abbinamento della progettazione del sistema × Livello di manutenzione
Yangzhou Yafei Machinery Manufacturing Co., Ltd. possiede capacità di integrazione di sistemi di trasporto di produzione di ricerca e sviluppo. Il suo vantaggio risiede nella capacità di passare da "fornitore di cinghie a maglia singola" a "partecipante all'ingegneria dei sistemi", riducendo così i rischi di guasto durante la fase di progettazione e avvicinando la durata effettiva al limite superiore teorico.
La polvere bianca che appare nei forni per brasatura dell'alluminio è solitamente un residuo del sistema di flusso NOCOLOK, composto principalmente da KAlF₄, K₃AlF₆ e dai loro derivati di reazione ad alta temperatura. Queste sostanze sono caratterizzate da "stabilità alle basse temperature, reattività alle alte temperature e forte igroscopicità" e sono sottoprodotti inevitabili del processo di brasatura dell'alluminio.
Durante la brasatura ad alta temperatura, il disossidante viene utilizzato per rompere la pellicola di ossido sulla superficie dell'alluminio, consentendo al metallo d'apporto per brasatura di bagnarsi e formare una saldatura affidabile. Tuttavia, dopo la reazione, una parte del flusso rimane sotto forma di polvere sulla superficie del nastro trasportatore o aderisce alle intersezioni dei fili. L'accumulo a lungo termine di questi residui può portare a tre problemi principali: in primo luogo, assorbono umidità e creano un ambiente leggermente acido, accelerando la corrosione dell'acciaio inossidabile; in secondo luogo, l'accumulo di particelle influisce sul movimento flessibile del nastro trasportatore; e terzo, possono contaminare la superficie dei prodotti successivi.
Pertanto, i metodi di pulizia devono rispettare un principio fondamentale:
Rimuove i residui di sali di fluoro inorganici senza danneggiare lo strato di passivazione sulla superficie dell'acciaio inossidabile e la struttura del filo.
Nella pratica industriale, i metodi di pulizia consigliati rientrano in tre categorie:
La prima categoria è la pulizia meccanica a basso stress, che è il metodo più sicuro e più comunemente utilizzato. Ciò comporta in genere l'utilizzo di una spazzola morbida in acciaio inossidabile o una spazzola in nylon resistente alle alte temperature, spazzolando delicatamente il nastro trasportatore a bassa velocità. Questo metodo rimuove efficacemente la polvere sciolta e alcune sostanze aderenti senza causare danni significativi al diametro del filo. Per le linee di produzione automatizzate, è possibile utilizzare un sistema di estrazione delle polveri per rimuovere contemporaneamente la polvere, prevenendone la deposizione secondaria.
La seconda categoria è lo spurgo con gas inerte. L'utilizzo di azoto secco (N₂) o aria calda per spurgare il nastro trasportatore può rimuovere efficacemente la polvere dalla sezione di ritorno o dalle aree a bassa adesione. Si tratta di un metodo di pulizia senza contatto con un impatto minimo sulla durata del nastro trasportatore, rendendolo adatto ad ambienti di produzione continua.
La terza tipologia è la pulizia chimica controllata, ma deve essere utilizzata con estrema cautela. Alcuni detergenti di tipo industriale possono dissolvere i residui di fluoro, ma la concentrazione e il valore del pH devono essere rigorosamente controllati e deve essere garantita la completa asciugatura dopo la pulizia; in caso contrario, il liquido residuo potrebbe accelerare la corrosione localizzata alle alte temperature.
Nell'ingegneria pratica devono essere evitate le seguenti operazioni:
Inoltre, dal punto di vista del processo, il controllo dei residui di disossidante è più importante della pulizia post-trattamento. Ad esempio, l'ottimizzazione della quantità di rivestimento, il miglioramento dell'uniformità del rivestimento e il miglioramento dell'organizzazione del flusso d'aria all'interno del forno possono ridurre significativamente la quantità di polvere bianca generata, riducendo la pressione di manutenzione dalla fonte.
La risposta è un sì deciso: avrà un impatto significativo, soprattutto nei settori con elevati requisiti estetici come gli scambiatori di calore automobilistici.
I prodotti brasati in alluminio (come radiatori automobilistici, condensatori ed evaporatori) in genere hanno requisiti estremamente elevati in termini di qualità della superficie, richiedendo non solo resistenza della saldatura ma anche un aspetto pulito, privo di rientranze, reticoli e deformazioni localizzate. Pertanto, essendo il mezzo portante diretto per pezzi ad alte temperature, le condizioni superficiali del nastro a rete si traducono direttamente in rischi per la qualità del prodotto.
L'impatto della rugosità della superficie del nastro a rete si manifesta principalmente attraverso tre meccanismi:
Il primo è l’effetto di indentazione meccanica. Alle temperature di brasatura (circa 600°C), l'alluminio si trova in uno stato di rammollimento ad alta temperatura, riducendone la resistenza alla deformazione plastica. Se la superficie dei fili della cinghia a rete presenta incrostazioni di ossido, bave o sporgenze localizzate, queste irregolarità microscopiche verranno premute sulla superficie delle alette o dei tubi in alluminio sotto pressione di contatto, formando "segni di rete" permanenti. Questo difetto non è ripristinabile dopo il raffreddamento e influisce direttamente sul grado estetico del prodotto.
In secondo luogo c'è l'effetto della microvibrazione e del contatto dinamico. Le microvibrazioni sono inevitabili durante il funzionamento del nastro a rete, soprattutto nella parte di trasmissione o nella sezione di rotazione. Se la superficie non è uniformemente ruvida, possono verificarsi periodici micro-salti nel pezzo, con conseguente distribuzione non uniforme della lega di saldatura e persino scarsa saldatura o bagnatura localizzata.
In terzo luogo, c'è l'effetto del contatto termico irregolare. Una superficie ruvida significa che i punti di contatto effettivi sono concentrati su poche sporgenze, formando aree di maggiore conduzione del calore localizzata. Ciò porta a differenze di gradiente di temperatura su scala microscopica nel pezzo da lavorare, influenzando così il comportamento di fusione e flusso della lega di saldatura.
Da un punto di vista ingegneristico, le linee di produzione CAB di fascia alta richiedono in genere che i nastri a rete abbiano le seguenti caratteristiche:
In alcune linee di produzione di scambiatori di calore automobilistici di fascia alta, viene utilizzata anche una "struttura a nastro a rete a doppio strato" o una "struttura a piastra scorrevole a basso contatto" per ridurre il contatto diretto con il metallo, riducendo così il rischio di impronte.
Pertanto, questo può essere riassunto come una conclusione ingegneristica:
Le condizioni superficiali del nastro a rete non influenzano solo la sua funzione di trasporto, ma partecipano anche direttamente al processo di formazione del prodotto. Fa parte del sistema di qualità della brasatura, non è un semplice componente meccanico.
La combustione ad alta temperatura è comunemente utilizzata nelle apparecchiature dei forni industriali per rimuovere contaminanti organici come grasso, lubrificanti o piccoli depositi di carbonio. Tuttavia, la sua applicabilità nei sistemi di nastri a rete per forni per brasatura dell’alluminio è molto limitata e deve essere valutata con molta attenzione.
Innanzitutto è necessario chiarire la tipologia dei contaminanti presenti nel sistema di brasatura dell’alluminio. Il contaminante più significativo nella brasatura dell'alluminio non è la materia organica, ma i sali di fluoruro inorganici (residuo del disossidante NOCOLOK). Queste sostanze non bruciano né si decompongono in gas volatili ad alte temperature, ma rimangono solide o addirittura formano composti più stabili. Pertanto, la combustione ad alta temperatura è sostanzialmente inefficace contro questi tipi di contaminanti.
Dal punto di vista dei materiali, i principali rischi di combustione ad alta temperatura sui nastri in rete per brasatura in alluminio includono:
Innanzitutto, accelera la reazione di corrosione della fluorurazione. In presenza di sali di fluoro residui, un ambiente di ossigeno ad alta temperatura intensifica l'effetto distruttivo degli ioni di fluoro sul film di passivazione dell'acciaio inossidabile, accelerando la corrosione intergranulare. Questa corrosione è spesso irreversibile e porta direttamente alla polverizzazione o all'infragilimento del nastro trasportatore.
In secondo luogo, esiste il rischio di stress termico. Il riscaldamento irregolare del nastro trasportatore in condizioni di assenza di carico, soprattutto in strutture a lunga campata, crea facilmente gradienti termici, con conseguente concentrazione localizzata di sollecitazioni di trazione e inducendo la propagazione di microfessure.
In terzo luogo, esiste il rischio di stabilità strutturale. Senza il supporto del pezzo, il nastro trasportatore potrebbe subire cedimenti localizzati o un aumento delle vibrazioni, con conseguenti carichi anomali sul sistema di azionamento.
Pertanto, nei sistemi di brasatura dell'alluminio, la combustione a secco ad alta temperatura può essere utilizzata solo come "metodo ausiliario molto limitato", ad esempio per rimuovere piccole macchie di olio o contaminazione organica iniziale, e non può essere utilizzata come metodo di pulizia principale.
Alternative industriali più ragionevoli includono:
Dal punto di vista ingegneristico, questo può essere riassunto come: La combustione ad alta temperatura è adatta per "inquinamento di tipo combustione", ma l'inquinamento principale nella rete metallica brasata in alluminio è il "sistema di sali di fluoruro inorganico". Pertanto, il burn-off non è una soluzione detergente standard e può essere utilizzato solo come metodo ausiliario o di condizione al contorno.
