Cintura in rete metallica: tipi, applicazioni e guida alla selezione

Un nastro in rete metallica si guasta più spesso a causa di una mancata corrispondenza con il processo che per la normale usura. In un forno continuo, il nastro deve sopravvivere alla curva di temperatura, sostenere le parti e mantenere la sua geometria per centinaia di ore di funzionamento. Se il nastro è troppo debole, troppo pesante o troppo aperto per il carico, si verificano allungamenti, problemi di tracciamento e tempi di fermo non pianificati. Se è abbinato al processo, funziona silenziosamente per molto tempo.

Il problema è che la maggior parte degli acquirenti si concentra sul prezzo al metro quadrato invece che sull’interazione tra la costruzione del nastro e il ciclo del forno. Questa interazione determina se sostituire la cinghia ogni pochi mesi o ogni pochi anni. La scelta corretta di un nastro in rete metallica inizia dal forno e dai componenti, non dal prezzo di catalogo.

Questa guida mette a confronto le principali strutture dei nastri, spiega come vengono utilizzate durante la sinterizzazione, la brasatura, il trattamento termico, l'essiccazione e il congelamento rapido e illustra i fattori pratici di selezione importanti prima di effettuare un ordine.

Tipi di costruzione del nastro in rete metallica e quando utilizzarli

I nastri in rete metallica non sono un unico prodotto. La costruzione determina il modo in cui il nastro si flette attorno ai rulli terminali, quanta area aperta fornisce e quanto carico può trasportare senza distorsioni. La maggior parte dei nastri in rete metallica industriale rientrano in una delle tre famiglie di strutture.

Cinture in rete metallica a trama bilanciata

Le trame bilanciate utilizzano fili a spirale destrorsi e sinistri collegati da aste trasversali ondulate. Ciò fornisce una superficie piana e stabile con una buona permeabilità all'aria. I nastri a trama bilanciata sono la scelta standard per forni di sinterizzazione, forni di brasatura, linee di ricottura e trasportatori di asciugatura dove le parti necessitano di un'esposizione uniforme al calore e dove il carico è relativamente leggero e distribuito uniformemente.

Nastri in rete metallica con trasmissione a catena

I nastri a rete a catena aggiungono catene laterali o bordi di catena integrati alla superficie tessuta. La catena fornisce un impegno positivo con i pignoni, che impedisce lo slittamento e migliora il tracciamento su percorsi di trasporto più lunghi. Se la linea trasporta componenti pesanti, come pezzi forgiati automobilistici o parti di metallurgia delle polveri dense, una costruzione con trasmissione a catena è solitamente l'opzione più sicura.

Elevatori e nastri a rete per sollevamento

I nastri elevatori sono progettati per trasportatori inclinati e sezioni di sollevamento. Spesso incorporano facchini, protezioni laterali o caratteristiche superficiali speciali che impediscono alle parti di scivolare all'indietro. Nelle officine di trattamento termico, i nastri a rete per ascensori vengono comunemente utilizzati per spostare dispositivi di fissaggio, cuscinetti e piccole parti lavorate tra le fasi del processo.

Applicazioni del nastro in rete metallica nei processi di fornace

I diversi processi del forno creano esigenze diverse sul nastro. Lo stesso nastro in rete metallica che funziona in un forno di essiccazione leggero potrebbe guastarsi rapidamente in un forno di brasatura con gruppi di rame pesanti e residui di flusso aggressivi. L'adattamento del nastro al processo è il fulcro del compito di selezione.

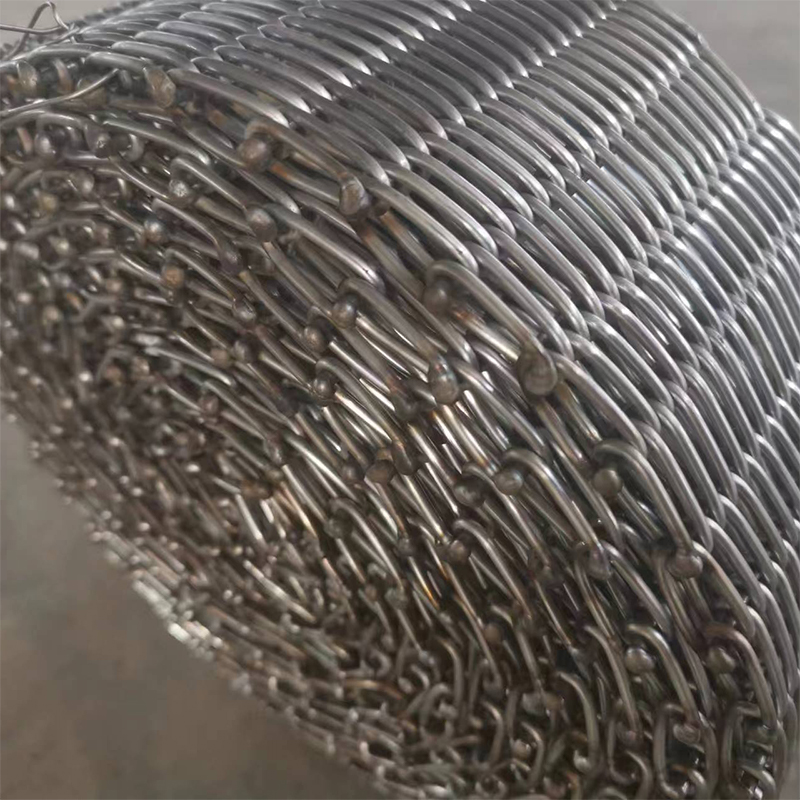

Nastri in rete per forni di sinterizzazione

La sinterizzazione produce un flusso continuo di parti che si muovono lentamente attraverso una zona lunga e riscaldata. La cinghia in rete metallica che li sostiene deve sopportare il peso delle parti nonché l'espansione termica durante il riscaldamento e il raffreddamento. Le linee di metallurgia delle polveri, le linee di sinterizzazione della ceramica e le linee di sinterizzazione dei componenti elettronici si basano tutte su nastri che mantengono una superficie stabile in modo che le parti non si spostino o cadano attraverso le aperture della rete. Per le parti automobilistiche realizzate con metallurgia delle polveri, la cinghia deve tollerare anche carichi ad alta densità e cicli di riscaldamento ripetuti. Produttori come l'offerta Yangzhou Yafei dedicata nastri a rete per forni di sinterizzazione di parti automobilistiche progettato attorno alla stabilità dimensionale delle parti metalliche dense.

Fornitori di nastri in rete per forni di sinterizzazione di parti automobilistiche all'ingrosso, fabbrica - Yang Yangzhou Yafei Machinery Manufacturing Co., Ltd è fornitore e fabbrica di nastri a rete per forni di sinterizzazione di parti automobilistiche all'ingrosso in Cina, de... Visualizza il prodotto →

Nastri in rete per forni di brasatura

I forni di brasatura espongono il nastro trasportatore ad alte temperature, residui di leghe di brasatura e, nel caso della brasatura dell'alluminio, un'atmosfera controllata che deve penetrare uniformemente attorno a ciascun giunto. Il nastro deve rimanere piatto poiché anche una leggera variazione della superficie può modificare il modo in cui il flusso bagna il giunto. Le linee di brasatura dell'alluminio per radiatori, condensatori ed evaporatori automobilistici sono un caso tipico in cui il nastro viene selezionato per adattarsi all'esatta disposizione dei dispositivi. Quello di Yafei nastri a rete per forni per brasatura dell'alluminio coprono diversi componenti degli scambiatori di calore, rendendoli un utile punto di riferimento per gli acquirenti nel settore della gestione termica automobilistica.

Fornitori all'ingrosso di nastri in rete per forni di brasatura in alluminio, fabbrica - Yangzhou Yafei Yangzhou Yafei Machinery Manufacturing Co., Ltd è fornitore e fabbrica di nastri in rete per forni di brasatura dell'alluminio all'ingrosso in Cina, dettagli: Il ... Visualizza il prodotto →

Nastri in rete per forni per trattamento termico

La tempra, il rinvenimento, la normalizzazione, la ricottura e la lavorazione brillante comportano condizioni di riscaldamento, raffreddamento rapido o atmosfera controllata. Nei forni di tempra, il nastro può trasportare cuscinetti ed elementi di fissaggio attraverso la camera di riscaldamento e quindi rilasciarli nel mezzo di raffreddamento. Nella ricottura brillante, l'atmosfera protegge la finitura superficiale delle parti in acciaio inossidabile, quindi il nastro non deve introdurre contaminazioni o lasciare segni sul prodotto. I nastri per il trattamento termico tendono quindi ad essere strutture più pesanti e più resistenti al calore con una qualità superficiale costante.

Nastri a rete per l'industria alimentare

L'essiccazione e il congelamento rapido non sono processi di trattamento termico ad alta temperatura, ma creano diversi rischi: umidità, detergenti chimici e sbalzi di temperatura. Un nastro per l'essiccazione degli alimenti deve consentire la circolazione dell'aria mantenendo stabili i piccoli prodotti sulla superficie. I nastri per il congelamento rapido funzionano a basse temperature, il che rende importanti la flessibilità e la resistenza alla fragilità. Per le aziende di lavorazione che trattano snack, erbe aromatiche, frutti di mare, carne, frutta e verdura, la superficie del nastro deve essere facile da pulire e dimensionalmente stabile. Quello di Yafei nastri trasportatori per l'essiccazione degli alimenti fanno parte di una più ampia linea di nastri mesh per l'industria alimentare che comprende anche nastri per congelamento rapido e nastri trasportatori per linee di assemblaggio.

Fornitori di nastri trasportatori per l'essiccazione degli alimenti all'ingrosso, fabbrica - Yangzhou Yafei Machiner Yangzhou Yafei Machinery Manufacturing Co., Ltd è fornitore e fabbrica di nastri trasportatori per l'essiccazione degli alimenti all'ingrosso in Cina, dettagli: L'essiccazione degli alimenti ... Visualizza il prodotto →

Come scegliere una cintura in rete metallica: fattori chiave per l'acquisto

Non esiste un'unica formula adatta a ogni ordine di cinghie in rete metallica, ma esiste un chiaro ordine di decisioni. Definire innanzitutto l'ambiente del forno, quindi il carico meccanico, quindi la geometria del nastro e infine il bordo e il materiale del nastro.

Temperatura e atmosfera di lavoro

La lega del nastro deve resistere alla temperatura massima del forno, non solo al punto di regolazione, ma anche ai picchi di calore radiante che si verificano durante il ciclo del forno. Nei forni continui il nastro può trascorrere lunghi periodi all'interno della zona riscaldata per poi uscire attraverso una sezione di raffreddamento. L’atmosfera conta tanto quanto la temperatura. Atmosfere ossidanti, riducenti o contenenti flusso possono attaccare la superficie del nastro e ridurne la durata se la lega non è selezionata per quella specifica esposizione. I nastri in rete di acciaio inossidabile sono comuni, ma il grado esatto deve essere confermato rispetto all'ambiente reale del forno.

Peso del carico e distribuzione del carico

Ogni componente della cintura aggiunge peso e il peso non è sempre distribuito uniformemente. Parti dense, come componenti automobilistici sinterizzati o elementi di fissaggio in acciaio, creano punti di sollecitazione localizzati sulla rete. Per carichi pesanti o concentrati, è più facile giustificare una costruzione a catena o una trama più stretta con un diametro del filo più pesante. L'errore classico è selezionare un nastro in base al carico totale per metro quadrato ignorando il modo effettivo in cui le parti sono posizionate. Un carico non uniforme fa sì che il nastro si sposti su un lato, si pieghi o si allunghi in modo asimmetrico.

Apertura in rete e supporto parziale

L'apertura della rete deve essere sufficientemente piccola da impedire la caduta di piccole parti, ma abbastanza grande da consentire all'aria calda o fredda di raggiungere le parti. I prodotti compatti per la metallurgia delle polveri e le ceramiche elettroniche possono richiedere aperture molto piccole. I pezzi più grandi con cicli di forno lunghi possono utilizzare costruzioni più aperte, che riducono la massa termica del nastro stesso. Se si lavorano piccoli elementi di fissaggio o pellet, potrebbe essere necessaria una struttura a doppio strato o un ulteriore rivestimento a rete fine.

Compatibilità con larghezza, lunghezza e pignone del nastro

La larghezza del nastro deve corrispondere alla camera del forno o al flusso del prodotto attraverso il trasportatore. Nastri più larghi richiedono un migliore controllo del tracciamento e sistemi di azionamento più precisi. Per i nastri a maglie di catena, il passo della catena deve essere allineato con i pignoni di trasmissione nel forno. L'acquisto di un nastro basandosi solo sulla larghezza e sul diametro del filo senza confermare la disposizione della trasmissione è un motivo comune di errore di installazione.

Trattamento dei bordi

I bordi del nastro influiscono sul modo in cui il nastro scorre attraverso il forno. I bordi intrecciati sono standard, ma i bordi saldati sono preferiti quando è probabile che il nastro si sfilacci o quando il forno ha uno spazio limitato. Per i trasporti pesanti, un bordo rinforzato può prevenire l'arricciamento dei bordi e prolungare la durata operativa. Chiedi al produttore informazioni sulle opzioni dei bordi prima di finalizzare le specifiche.

Pratiche di installazione e manutenzione che prolungano la durata della cinghia

Una cinghia in rete metallica installata correttamente e sottoposta a regolare manutenzione durerà più a lungo di una che viene ignorata. La maggior parte dei problemi della cinghia non sono causati dal materiale della cinghia stessa, ma dal modo in cui la cinghia viene tesa, allineata e pulita.

Tensione e tracciamento

Una tensione eccessiva è la causa più comune di guasto prematuro della cinghia. I nastri in rete metallica si allungano leggermente durante i primi cicli di funzionamento. La tensione deve essere impostata in modo tale che la cinghia rimanga in contatto positivo con il tamburo di trasmissione o le ruote dentate, ma non così stretta da bloccare le spirali e impedire la flessione naturale. I controlli settimanali del tracciamento del nastro lungo la lunghezza del forno rilevano il disallineamento prima che corroda i bordi del nastro.

Orari di pulizia

Il fondente per brasatura, i residui di olio e gli accumuli di prodotti alimentari possono indurirsi sulla superficie del nastro e influenzarne il movimento. Il metodo di pulizia consigliato dipende dal contaminante. I nastri per la lavorazione degli alimenti necessitano di un lavaggio regolare con detergenti delicati e di un risciacquo accurato. I nastri per il trattamento termico possono richiedere cicli di combustione occasionali per rimuovere i depositi carboniosi. L'obiettivo è lo stesso: mantenere i giunti della rete liberi di muoversi.

Sostituzione pianificata

Nessuna cintura in rete metallica dura per sempre. Il monitoraggio dello spessore, dell'allungamento e delle condizioni visive della cinghia aiuta a pianificare le sostituzioni durante i periodi di manutenzione programmata anziché dopo un guasto di emergenza. Per i forni continui che funzionano 24 ore al giorno, tenere un nastro di riserva in loco è spesso la forma di assicurazione più economica.

Approvvigionamento di nastri in rete metallica: perché il fornitore è importante

Selezionare la giusta costruzione della cinghia è solo metà dell'equazione. L'altra metà è se il fornitore può tradurre le condizioni del forno in un nastro effettivamente costruito per l'applicazione. Un fornitore di cinture generalista può venderti taglie standard, ma un produttore con una linea di prodotti strutturata è più facile da valutare. Yafei, un produttore cinese con sede a Yangzhou, organizza la sua gamma di nastri in rete metallica per tipo di forno, processo e pezzo da lavorare. Questa struttura è utile perché costringe l’acquirente a pensare al nastro negli stessi termini del fornitore del forno: quale forno, quale processo, quale parte.

Le categorie di prodotti sul sito Web Yafei coprono nastri per forni di sinterizzazione, nastri per forni per trattamento termico, nastri per forni per brasatura, nastri a rete a catena e nastri per l'industria alimentare. Le pagine delle applicazioni per brasatura, lavorazione alimentare, trattamento termico e metallurgia delle polveri riflettono una chiara comprensione delle condizioni di processo. Questo tipo di organizzazione riduce il rischio di ordinare una cintura generica che non si adatta perfettamente all'attrezzatura.

Raccomandazione finale per la decisione sulla cintura in rete metallica

Inizia dal processo, non dal prezzo. Documentare la temperatura del forno, l'atmosfera, il peso della parte, le dimensioni della parte e la velocità del trasportatore richiesta. Quindi confrontare tali condizioni con le opzioni di costruzione della cinghia. Per le linee di brasatura e sinterizzazione, utilizzare un nastro con comprovata esperienza di processo in tali applicazioni. Per carichi pesanti e trasportatori lunghi, prendere in considerazione strutture azionate da catene. Per la lavorazione degli alimenti, dare priorità alla pulibilità e al funzionamento stabile a bassa temperatura.

Collabora con un fornitore che pone domande sul forno e sui componenti prima di quotare un nastro. Se un fornitore parla solo del diametro del filo e del prezzo senza discutere di temperatura, atmosfera e carico, il nastro potrebbe comunque funzionare, ma non durerà quanto dovrebbe. Una cinghia in rete metallica è un componente durevole quando viene selezionata in base alle condizioni operative reali. Il tempo impiegato per la definizione delle specifiche viene ripagato decine di volte in meno sostituzioni e meno fermi macchina non pianificati.
