Lavorazione termica di prossima generazione: massimizzazione dell'efficienza del forno con nastri a rete resistenti al trattamento termico avanzato

Composizione metallurgica e meccanismi di degradazione termica

L'ambiente operativo all'interno di un forno di tempra o brasatura continua è ostile alle leghe di ferro commerciali. A temperature che oscillano tra 600°C e 1150°C, gli acciai comuni subiscono una rapida ossidazione, crescita dei grani e deformazione da scorrimento viscoso. Un robusto cintura in rete resistente al trattamento termico devono essere progettati con leghe austenitiche di nichel-cromo-ferro di alta qualità per prevenire guasti prematuri.

Quando si seleziona una configurazione del trasportatore, gli ingegneri devono tenere conto delle specifiche interazioni atmosferiche. Nei forni di cementazione a gas, ad esempio, i potenziali di carbonio vengono mantenuti elevati per forzare deliberatamente il carbonio nella superficie delle parti in acciaio. Un nastro a rete di bassa qualità assorbirà questo carbonio, formando fragili carburi interni lungo i bordi dei grani. Questo processo, noto come marciume verde o infragilimento da carburazione, riduce la flessibilità della rete, portando a fratture improvvise sotto carico di trazione. L’utilizzo di microleghe specializzate contenenti silicio o elementi delle terre rare come il cerio migliora notevolmente la resistenza a questo degrado strutturale.

Confronto strutturale: design a rete tessuta e a collegamento fuso

Le linee di trattamento termico industriale utilizzano due configurazioni geometriche primarie per il trasporto dei pezzi. Le differenze architettoniche tra una struttura flessibile in filo intrecciato e una struttura rigida in segmenti fusi ad incastro influiscono sull'efficienza termica, sulle capacità di carico utile e sull'uniformità del trattamento termico finale.

I dati tecnici evidenziano una metrica critica per gli impianti di trattamento termico ad alto volume: il rapporto di massa termica. Perché un tessuto cintura in rete resistente al trattamento termico utilizza fili trafilati a freddo sottili e ad alta resistenza invece di sezioni fuse pesanti, il forno spreca molta meno energia per riscaldare il trasportatore stesso. In una tipica linea di tempra per dispositivi di fissaggio del settore automobilistico che tratta 2.000 kg di prodotto all'ora, il passaggio da un trasportatore in ghisa pesante a un nastro in filo intrecciato ottimizzato può ridurre il consumo energetico del forno fino al 22%, con conseguenti risparmi sostanziali.

Analisi del ciclo di vita della fatica termica e del creep meccanico

I nastri trasportatori all'interno dei forni industriali non si guastano per semplice sovraccarico di trazione. Invece, si consumano nel tempo a causa di due sfide ingegneristiche a lungo termine: deformazione da scorrimento e fatica termica causata da ripetuti cicli di riscaldamento e raffreddamento.

Il creep si verifica quando un materiale viene mantenuto sotto costante stress meccanico a temperature elevate. Nel corso di centinaia di ore, il metallo si allunga lentamente. Se un nastro a rete non è teso correttamente, o se la sua lega è priva di sufficienti elementi di rinforzo dei bordi del grano come tungsteno o cobalto, si allungherà eccessivamente, causando problemi di tracciamento e bloccando le ruote dentate di azionamento del forno.

Circolazione atmosferica e uniformità del raffreddamento

Nei settori manifatturieri di fascia alta come il taglio di ingranaggi aerospaziali o la produzione di strumenti medici, è fondamentale ottenere una durezza uniforme su tutta la superficie di un prodotto. Le variazioni di durezza possono causare la deformazione o il cedimento delle parti sotto stress. Il design del nastro trasportatore gioca un ruolo diretto nel mantenimento di questo controllo di qualità.

Un tessuto di precisione cintura in rete resistente al trattamento termico offre rapporti di area aperta che vanno dal 30% al 70%. Questa struttura aperta consente ai gas riscaldanti a convezione forzata o ai gas atmosferici di fluire senza ostacoli attorno alle parti, garantendo un riscaldamento uniforme su tutte le superfici. Questa apertura ripaga anche durante la fase di tempra:

• Dispersione rapida del liquido: Gli oli rinfrescanti fluiscono immediatamente attraverso la rete, impedendo la formazione di sacche calde sotto le parti.
• Eliminazione delle coperte di vapore: La trama aperta impedisce alle bolle di vapore o olio di rimanere intrappolate sotto i componenti piatti, garantendo velocità di raffreddamento uniformi.
• Ridotto trascinamento dell'olio: Meno olio di raffreddamento aderisce ai profili sottili del filo quando escono dal serbatoio, risparmiando sul consumo di olio e riducendo le esigenze di pulizia a valle.

Al contrario, i collegamenti solidi fusi tendono a mascherare le superfici inferiori delle parti, agendo come un dissipatore di calore che rallenta la velocità di raffreddamento e potenzialmente causando una trasformazione microstrutturale incoerente negli acciai bassolegati.

Monitoraggio delle dinamiche e allineamento del meccanismo di azionamento

Garantire che un nastro trasportatore passi dritto attraverso un lungo forno a tunnel ad alta temperatura è una sfida continua per i team di manutenzione. Come a cintura in rete resistente al trattamento termico si muove attraverso varie zone di temperatura, qualsiasi distribuzione non uniforme della temperatura lungo la larghezza del forno può causare un'espansione non uniforme del nastro, tirandolo da un lato.

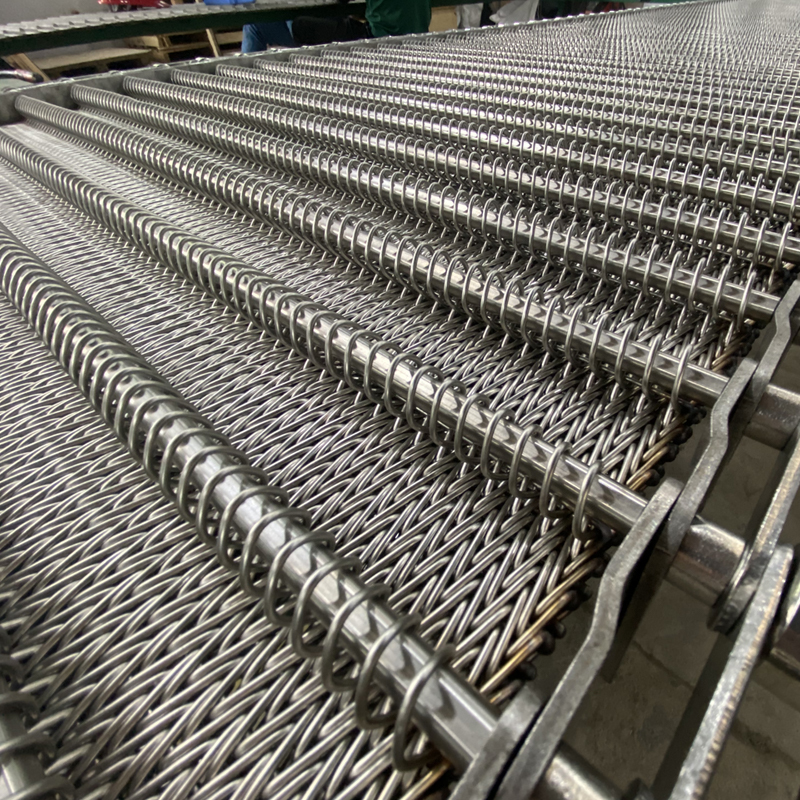

Per contrastare questo problema, le cinture tessute avanzate sono progettate utilizzando spirali alternate destre e sinistre. Queste spirali sono unite saldamente da aste trasversali diritte o piegate, garantendo che le forze laterali generate durante la flessione della cinghia siano completamente bilanciate. Questo allineamento autocorrettivo impedisce al nastro di scivolare nella muratura interna del forno, eliminando una causa comune di danni ai bordi e prolungando la vita operativa del sistema.
